Trạm thời tiết không dây tích hợp cao tiêu thụ năng lượng thấp Cài đặt nhanh

Nội dung


Giới thiệu chức năng

Thông số kỹ thuật

Hướng dẫn trên màn hình

Mô tả nút

Cài đặt nút

Hướng dẫn lắp ráp

Các bước để sử dụng sản phẩm

Các biện pháp phòng ngừa

1. Trạm thời tiết, các chức năng phát hiện là: nhiệt độ trong nhà, nhiệt độ ngoài trời, độ ẩm trong nhà, độ ẩm ngoài trời, tốc độ gió, hướng gió, áp suất không khí, lượng mưa.
2. Máy đi kèm với bộ nhớ riêng của nó và dữ liệu sẽ tự động ghi đè sau một năm lưu trữ.

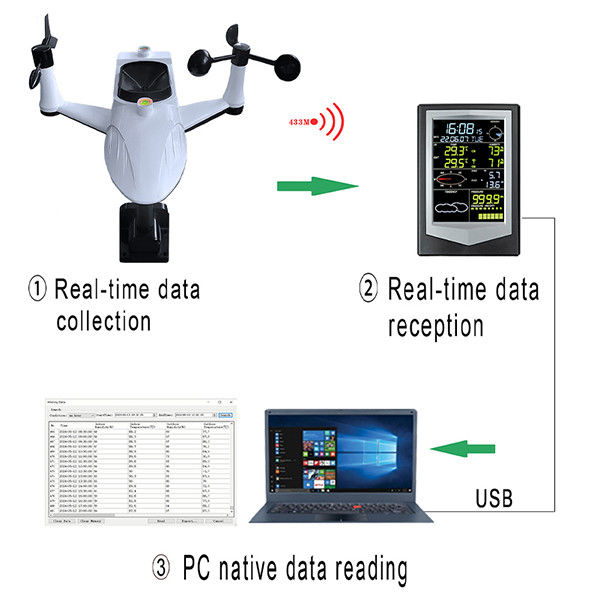

3. Máy này có phần mềm đặc biệt cho PC, có thể đọc và tham khảo dữ liệu lịch sử thông qua kết nối cáp dữ liệu và cũng có thể tải xuống dữ liệu và lưu trữ nó ở phía PC.
4. Máy này được chia thành đơn vị trong nhà và đơn vị ngoài trời, được truyền không dây qua tần số 433m, và không bị cản trở và không có nhiễu trong vòng 100 mét.
5. Máy cập nhật một phần dữ liệu cứ sau 40 giây và máy lưu trữ một phần dữ liệu lịch sử cứ sau 30 phút.






   Thông số kỹ thuật

   A> tham số của đơn vị trong nhà.

5. 1.Lịch vĩnh viễn: Định dạng hiển thị: năm, tháng, ngàyYY-MM-DD .2.Hiển thị đồng hồ: Định dạng hiển thị thời gian: Định dạng 24 giờ.3. Phạm vi nhiệt độ: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F), Độ phân giải: 0,1 ° C, Độ chính xác: ± 1 ° C.4. Phạm vi độ ẩm: 20%~ 99%, Độ phân giải: 1%, Độ chính xác: ± 5%.5. Phạm vi áp suất không khí: 600 ~ 1100hpa, Độ phân giải: 0,1 HPa, Độ chính xác: ± 3 HPa.6. Đồng hồ báo thức: Đồng hồ nhấp nháy và âm thanh kéo dài trong 1 phút.7. Nguồn điện pin khô: Pin khô kiềm 3 × LR6AA1.5V Điện áp.8. Tuổi thọ pin: Khoảng 2 ~ 4 tháng, vui lòng sử dụng nguồn điện bên ngoài khi đèn nền thường được sử dụng để sáng lên.9. Nguồn điện: Cáp dữ liệu USB hoặc nguồn điện có thể là DC 5V.10. Phát hiện điện áp thấp: Biểu tượng nhấp nháy để biểu thị thay thế pin.

5.

   B>Các thông số của đơn vị ngoài trời

5. 1. Phạm vi nhiệt độ: -40 ° C ~ 60 ° C (-40 ° F ~ 140 ° F), Độ phân giải: 0,1 ° C, Độ chính xác: ± 1 ° C.

   2. Phạm vi độ ẩm: 20%~ 99%, Độ phân giải: 1%, Độ chính xác: ± 5%.

   3. Phạm vi tốc độ gió: 0 ~ 50m/s, Độ phân giải: 0,1 m/s, Độ chính xác: 1 m/s.

   4. Hướng gió: Hướng gió được hiển thị theo tám hướng: E, S, W, N, SE, NE, SW, NW.

   5. Lượng mưa phạm vi: 0 ~ 9999mm, Độ phân giải lượng mưa: 0,4mm.

   6. Truyền dữ liệu: Tần số truyền dữ liệu chỉ sau 40 giây.

   7. Chế độ truyền dẫn: Truyền không dây 433MHz, có hiệu lực trong vòng 100 mét khoảng cách truyền, (trong trường hợp không bị tắc nghẽn và không có nhiễu).

   8. Nguồn điện pin khô: Pin khô kiềm 2 × LR6AA1.5V Điện áp.

   9. Tuổi thọ pin: 4 ~ 6 tháng.

   10. Phát hiện điện áp thấp: Biểu tượng nhấp nháy để nhắc pin được thay thế.

   11. Lớp chống thấm: Không thấm nước cấp 3.


   Hướng dẫn trên màn hình


   Màn hình đầy đủ LCD của thiết bị này, sau khi người dùng tải pin, tất cả các biểu tượng sẽ được hiển thị trong hai giây.





   A1.A2. Tùy chọn không có chức năng này

   A3. Biểu tượng đồng hồ báo thức, người dùng đặt đồng hồ báo thức và biểu tượng đồng hồ báo thức sẽ hiển thị hiện tại.

   A4. Đồng hồ, người dùng có thể nhấn nút theo cách thủ công để đặt,

   A5. Lịch vĩnh viễn, người dùng có thể nhấn nút thủ công để đặt lịch vĩnh viễn,

   A6. Hiển thị nhiệt độ trong nhà, người dùng có thể tùy chỉnh thiết bị cài đặt, (° C/° F).

   A7. Hiển thị báo động, người dùng có thể tùy chỉnh báo động cao và báo động thấp.

   A8. Hiển thị nhiệt độ ngoài trời, người dùng có thể tùy chỉnh bộ phận cài đặt, (° C/° F).

   A9. Hiển thị báo động, người dùng có thể tùy chỉnh báo động cao và báo động thấp.

   A10. Hiển thị hướng gió, E, S, W, N, SE, NE, SW, NW tám hướng.

   A11. Bản đồ đám mây cho thấy sự thay đổi khí hậu cho thấy trời nhiều mây, nắng, mưa, nhiều mây và xu hướng thay đổi.

   A12. Biểu tượng USB, sản phẩm này được kết nối với máy tính thông qua cáp dữ liệu USB, nghĩa là ký hiệu USB được hiển thị.

   A13. Hiển thị lưu trữ dữ liệu, trạng thái lưu trữ dữ liệu của máy được hiển thị.

   A14. Hiển thị ngày trong tuần, người dùng có thể nhấn nút thủ công để đặt.

   A15. Hiển thị độ ẩm, hiển thị độ ẩm trong nhà, độ ẩm cao và báo động thấp có thể được tùy chỉnh.

   A16. Hiển thị độ ẩm, hiển thị độ ẩm ngoài trời, độ ẩm cao và báo động thấp có thể được tùy chỉnh.

   A17. Màn hình mưa, có thể được tùy chỉnh để đặt thiết bị, mm, inch, lượng mưa cao và báo động thấp.

   A18. Hiển thị tốc độ gió, có thể được tùy chỉnh để đặt các đơn vị, M/s, KM/H, MPH, Knots, BFT, Báo động tốc độ gió.

   A19. Hiển thị áp suất khí áp, đơn vị cài đặt có thể tùy chỉnh, HPA, INHG, MMHG, báo động áp suất không khí cao và thấp.

   A20. Biểu đồ áp suất khí áp, cài đặt có thể tùy chỉnh, biểu đồ áp suất khí áp 12 giờ hoặc 24 giờ.



   Mô tả nút






   B1. Vỏ pin, vị trí ngăn.

   B2. Nút chức năng chế độ, nhấn và giữ nút Chế độ trong 3 giây và vào chế độ cài đặt khi thời gian nhấp nháy, cung cấp cho người dùng các cài đặt chức năng khác nhau.

   B3. Nút tiếp theo, ở chế độ thiết lập, nhấn nút ngắn tiếp theo để chọn một hàm duy nhất để lặp lại chu kỳ, cung cấp cài đặt người dùng.

   B4. + phím, ở chế độ thiết lập, nhấn phím ngắn để chọn tăng dữ liệu.

   B5: - Khóa, trong chế độ thiết lập, Nhấn ngắn - Khóa để chọn Dữ liệu giảm.

   B6. Đặt/Cài đặt khóa lịch sử: Sau khi cài đặt giá trị báo thức trong đồng hồ báo thức hoặc chế độ báo động cao và thấp, người dùng cần nhấn nút SET/Lịch sử và biểu tượng báo động sẽ được hiển thị trên màn hình để có hiệu lực và Nút đặt/lịch sử cũng có thể được giới thiệu ngắn để hủy biểu tượng đồng hồ báo thức ở chế độ này.

   B6. Nút SET/Lịch sử để kiểm tra dữ liệu lịch sử: Ở chế độ làm việc bình thường, nhấn và giữ nút SET/LỊCH SỬ trong 3 giây

   Dữ liệu lịch sử ở vòng tròn phía trên bên phải nhấp nháy và đã nhập chế độ dữ liệu lịch sử, nhấn ngắn nút ( - / +) để xem dữ liệu lịch sử.

   B7. Phím cảm ứng ánh sáng: cảm ứng ngắn một lần có thể làm sáng đèn nền sau 36 giây tự động dập tắt, nhấn dài trong 3 giây để nghe đèn nền luôn bật sự dập tắt. (Không nên đặt ổn định cho nguồn pin).

   WS3030 Tùy chọn không có chức năng này, phím cảm ứng nhẹ.

   B8. Cổng dữ liệu USB: Kết nối với phần mềm PC thông qua cáp dữ liệu USB để đọc dữ liệu lịch sử do sản phẩm lưu trữ.

   Người dùng có thể cung cấp năng lượng cho sản phẩm thông qua cáp USB.

   B9. DC: Người dùng cổng DC có thể sử dụng nguồn điện DC5V để cung cấp năng lượng cho sản phẩm.

   B10. Giá đỡ: Sản phẩm được đặt trên khung hỗ trợ.



   Cài đặt nút

   1.> Cài đặt đồng hồ:Trong chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây, tại thời điểm này, bạn có thể thấy số đồng hồ màn hình nhấp nháy, cho biết bạn đã nhập chế độ cài đặt đồng hồ, nhấn nút ngắn (+/-) để đặt Thời gian đồng hồ, nhấn nút ngắn (tiếp theo) để nhập phút, nhấn nút ngắn (+/-) để đặt phút, sau khi đồng hồ được thiết lập, nhấn và giữ nút (chế độ) trong 3 giây để lưu và thoát để hoàn thành cài đặt.2.>Cài đặt múi giờ: Có thể đặt chênh lệch thời gian, ở chế độ khởi động, nút nhấn (chế độ) dài trong 3 giây, tại thời điểm này bạn thấy đồng hồ màn hình nhấp nháy kỹ thuật số ) một lần để vào phút, múi giờ, múi giờ mặc định 08, phím ngắn (+ / -) để đặt múi giờ, sau khi được thiết lập múi giờ, nhấn dài (chế độ) trong 3 giây Để hoàn thành Cài đặt.3.>Cài đặt và hủy báo động: Ở chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây tại thời điểm này, bạn có thể thấy đồng hồ màn hình nhấp nháy kỹ thuật số tương ứng với phút, múi giờ, đồng hồ báo thức, đồng hồ, chọn đồng hồ và phút để đặt đồng hồ báo thức, nhấn nút ngắn (+ / -) để hoàn thành cài đặt, đồng hồ báo thức cần nhấn ngắn (đặt / lịch sử ) nút để xem biểu tượng đồng hồ báo thức, Cài đặt biểu tượng đồng hồ báo thức có hiệu lực và biểu tượng đồng hồ báo thức cũng có thể bị hủy ở chế độ này. Nếu đồng hồ báo thức không thành công, hãy nhấn và giữ nút (chế độ) trong 3 giây để lưu và thoát để hoàn thành cài đặt.4.>Cài đặt ngày: Ở chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây, tại thời điểm này, bạn có thể thấy số đồng hồ màn hình nhấp nháy, cho biết bạn đã nhập chế độ cài đặt, sau đó nhấn nút ngắn (chế độ) Khi ngày nhấp nháy và nhập chế độ cài đặt ngày, mỗi lần nhấn ngắn (tiếp theo) tương ứng với năm, tháng và ngày để được đặt, nhấn nút ngắn (+/-) để hoàn thành cài đặt và nhấn và giữ (chế độ ) nút trong 3 giây để lưu và thoát để hoàn thành cài đặt.5.>Cài đặt báo động nhiệt độ và cài đặt đơn vị: Trong chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây và xem đồng hồ màn hình kỹ thuật số nhấp nháy tại thời điểm này, cho biết nó đã vào chế độ cài đặt; Mỗi nút nhấn (chế độ) ngắn sẽ chuyển sang nhấp nháy ngày --- Nhiệt độ nhấp nháy, tương ứng với nhiệt độ nhấp nháy, mỗi nút nhấn (tiếp theo) để chuyển đổi giữa báo động cao nhiệt độ --- Nhiệt độ báo động thấp --- Hiển thị tối đa nhiệt độ- -Hiển thị tối thiểu nhiệt độ --- chuyển đổi đơn vị nhiệt độ.Các cài đặt lựa chọn tương ứng như: Báo động cao --- Báo động thấp --- Đơn vị (° C / ° F), nút Bấm ngắn (+ /-) Xem biểu tượng đồng hồ báo thức, Hiển thị cài đặt biểu tượng đồng hồ báo thức có hiệu lực, trong chế độ này cũng có thể hủy bỏ ký hiệu báo thức, báo động không hợp lệ, nhấn dài (chế độ) trong 3 giây để lưu và thoát để hoàn thành cài đặt.

6. > Cài đặt báo động độ ẩm: Trong chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây, tại thời điểm này, bạn có thể thấy đồng hồ màn hình nhấp nháy kỹ thuật số, cho biết bạn đã vào chế độ cài đặt; Mỗi nút nhấn (chế độ) ngắn sẽ chuyển sang nhấp nháy ngày --- Nhiệt độ nhấp nháy --- Độ ẩm nhấp nháy, tương ứng với độ ẩm nhấp nháy, mỗi nút nhấn ngắn (tiếp theo) để chuyển độ ẩm báo động cao --- Độ ẩm thấp báo động --- Hiển thị tối đa độ ẩm --- Kiểm tra hiển thị tối thiểu độ ẩm.7.>Lựa chọn tương ứng của nội dung cài đặt, chẳng hạn như: báo động cao --- báo động thấp, nhấn ngắn (+ /-) để hoàn thành cài đặt, báo động cần nhấn ngắn (đặt / lịch sử) để xem biểu tượng báo động, hiển thị đồng hồ báo thức Cài đặt biểu tượng Để có hiệu lực, trong chế độ này cũng có thể hủy bỏ ký hiệu báo động, báo động không hợp lệ, nhấn dài (chế độ) trong 3 giây để lưu và thoát để hoàn thành cài đặt.
7. > Cảnh báo tốc độ gió và cài đặt đơn vị: Trong chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây, tại thời điểm này, bạn có thể thấy đồng hồ màn hình nhấp nháy kỹ thuật số, cho biết bạn đã vào chế độ cài đặt; Mỗi nút nhấn (chế độ) ngắn sẽ chuyển sang nhấp nháy ngày --- Nhiệt độ nhấp nháy --- Độ ẩm nhấp nháy --- tốc độ gió nhấp nháy, tương ứng với tốc độ gió nhấp nháy, mỗi nút nhấn ngắn (tiếp theo) --- Cài đặt đơn vị tốc độ gió. Các đơn vị được thiết lập (M/s, KM/H, MPH, Knots, BFT),Các cài đặt lựa chọn tương ứng như: Báo động cao --- Cài đặt đơn vị, phím nhấn ngắn (+ / -) Có hiệu lực, trong chế độ này cũng có thể hủy bỏ ký hiệu báo động, báo động không hợp lệ, nhấn dài (chế độ) trong 3 giây để lưu và thoát để hoàn thành cài đặt.
8. > Cài đặt báo động mưa và cài đặt đơn vị: Trong chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây, tại thời điểm này, bạn có thể thấy đồng hồ màn hình nhấp nháy kỹ thuật số, cho biết bạn đã vào chế độ cài đặt; mỗi nút nhấn (chế độ) ngắn sẽ chuyển sang nhấp nháy ngày --- Nhiệt độ nhấp nháy --- Độ ẩm nhấp nháy --- tốc độ gió nhấp nháy --- Làn mưa nhấp nháy, tương ứng với cơn mưa nhấp nháy, mỗi nút nhấn ngắn (tiếp theo) để chuyển đổi Lượng mưa báo động cao --- Cài đặt đơn vị lượng mưa. Các đơn vị được thiết lập (mm, inch),Các cài đặt lựa chọn tương ứng như: Báo động cao --- Cài đặt đơn vị, phím nhấn ngắn (+ / -) Có hiệu lực, trong chế độ này cũng có thể hủy bỏ ký hiệu báo động, báo động không hợp lệ, nhấn dài (chế độ) trong 3 giây để lưu và thoát để hoàn thành cài đặt.
9. > Báo động áp suất sao và cài đặt đơn vị: Ở chế độ khởi động, nhấn và giữ nút (chế độ) trong 3 giây, tại thời điểm này, bạn có thể thấy đồng hồ màn hình nhấp nháy kỹ thuật số, cho biết bạn đã vào chế độ cài đặt; Mỗi nút nhấn (chế độ) ngắn sẽ chuyển sang nhấp nháy ngày --- Nhiệt độ nhấp nháy --- Độ ẩm nhấp nháy --- Tốc độ gió nhấp nháy --- Lượng mưa nhấp nháy --- Áp suất khí áp nhấp nháy, tương ứng với áp suất không khí nhấp nháy, mỗi lần nhấn ngắn . cài đặt. Các đơn vị được đặt (HPA, INHG, MMHG).Các cài đặt lựa chọn tương ứng như: báo động cao --- báo động thấp --- cài đặt đơn vị, phím nhấn ngắn (+ /-) Để hoàn thành cài đặt, báo thức cần báo cáo ngắn (đặt / lịch sử) để xem biểu tượng đồng hồ báo thức, Hiển thị cài đặt biểu tượng đồng hồ báo thức có hiệu lực, trong chế độ này cũng có thể hủy bỏ ký hiệu báo động, báo động không hợp lệ, nhấn dài (chế độ) trong 3 giây để lưu và thoát để hoàn thành cài đặt.
10. > Đánh giá dữ liệu lịch sử: Ở chế độ làm việc bình thường, nhấn và giữ nút SET/Lịch sử trong 3 giây, tại thời điểm này, dữ liệu lịch sử ở vòng tròn phía trên bên phải nhấp nháy và đã vào chế độ dữ liệu lịch sử, nhấn ngắn (-/+ ) Nút để kiểm tra dữ liệu lịch sử.

5. Hướng dẫn lắp ráp

   1.Cài đặt sản phẩm:Mở hộp, lấy ra các phụ kiện sản phẩm, gói phụ kiện;Tải hình bán nguyệt của tiêu chuẩn tốc độ gió theo hướng của hình bán nguyệt của cột và khóa các ốc vít (xem hình A sau khi cài đặt);(Các ốc vít đã được khóa trước tại nhà máy và phụ tùng PA2.3*8 mm được cung cấp sẵn trong gói phụ kiện);

2. Chèn hình bán nguyệt của dây gió theo hướng của hình bán nguyệt của cột và khóa các ốc vít (xem Hình B sau khi cài đặt);(Các ốc vít đã được khóa trước tại nhà máy và phụ tùng PA2.3*8 mm được cung cấp sẵn trong gói phụ kiện);
3. Cài đặt sản phẩm: Lấy ra sản phẩm và cài đặt thanh hỗ trợ D9, khóa tấm nhôm D8 20*8*2.5mm và các ốc vít M4*6 mm;(Tấm nhôm và ốc vít M4 được khóa trước ở vị trí D8 tại nhà máy);
4. Cài đặt sản phẩm: Mở nắp pin và tải 3 pin kiềm LR6AA 1.5V tương ứng với các giai đoạn dương và âm, tại thời điểm này, xem đèn LED bit D13 nhấp nháy 11 lần liên tiếp, điều này là bình thường để bật nguồn Vỏ pin;
4. 5. Sản phẩm được kiểm tra trước và sau đó được cài đặt và sửa lỗi:

5. Một. Nguồn cung cấp năng lượng sản phẩm: Cài đặt đầu tiên (đơn vị trong nhà) pin hoặc nguồn điện USB, sau đó cài đặt pin (bộ phận ngoài trời);

   b. Kết nối sản phẩm: Đơn vị trong nhà bắt đầu tìm kiếm tín hiệu và kết nối thành công trong vòng 3 phút và máy trong nhà sẽ hiển thị nhiệt độ và độ ẩm của đơn vị ngoài trời; nếu tìm kiếm không thành công, hãy nhấn bất kỳ phím nào của đơn vị trong nhà để bắt đầu tìm kiếm (hoặc tắt nguồn và khởi động lại nguồn)

   c. Kết nối PC: (Theo hướng dẫn hoạt động 9 PC);

   d. Hiệu suất bình thường: Đó là, nó có thể được cài đặt và sử dụng như một đơn vị ngoài trời cố định;



   6. Cài đặt và cố định sản phẩm:

   Một. Có chỉ định N và mũi tên trên vỏ sản phẩm, tương ứng với hướng cài đặt tích cực của N trong quá trình cài đặt;

   b. Vỏ trên của bảng mặt trời có từ S, và việc lắp đặt theo hướng tích cực của S, do đó năng lượng mặt trời có thể chuyển đổi năng lượng điện hiệu quả hơn;

   c. Lắp cơ sở, có thể được cố định ở phía dưới hoặc bên, 4 ốc vít KA4.0*40mm;

   d. Cố định cơ sở: Kiểm tra số dư của cấp độ;









   Các bước để sử dụng sản phẩm (các bước tuần tự)

   1.>Mở gói, lấy ra sản phẩm và phụ kiện và lắp ráp các phụ kiện đơn vị ngoài trời, (theo nội dung thứ sáu, các hướng dẫn lắp ráp được hoàn thành).

5. 2. Lắp đặt pin đơn vị trong nhà hoặc nguồn điện USB, sau đó cài đặt pin đơn vị ngoài trời.

   3. Đơn vị trong nhà bắt đầu tìm kiếm tín hiệu và kết nối thành công trong vòng 3 phút và máy trong nhà sẽ hiển thị nhiệt độ và độ ẩm của đơn vị ngoài trời.

4. Theo Hướng dẫn hoạt động PC, tải xuống phần mềm PC, kết nối sản phẩm với PC bằng cáp dữ liệu và dữ liệu sản phẩm có thể được nhìn thấy trên PC.b. Về phía PC, sản phẩm có thể được kết nối với phần mềm PC thông qua cáp dữ liệu USB và giao diện phần mềm PC có thể được đọc cho dữ liệu sản phẩm sản phẩm, sản phẩm được kết nối để đọc dữ liệu bình thường;

5. 5. Khi có một bất thường trong thử nghiệm sản phẩm, hãy lặp lại hoạt động theo nội dung của hướng dẫn hoặc xem ghi chú thứ mười.



   6. Nếu hiệu suất thử nghiệm của sản phẩm là bình thường, nó có thể được cài đặt và sửa chữa.

   Một. Chức năng trong nhà có thể nhận dữ liệu của đơn vị ngoài trời và sản phẩm nhận được thông thường.
