Chi tiết sản phẩm
Nguồn gốc: Quảng Đông, Trung Quốc
Hàng hiệu: Wscodyr
Chứng nhận: CE
Số mô hình: WS3040
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 2 miếng
Giá bán: Price negotiable
chi tiết đóng gói: Bảng giấy kéo + hộp trung tính
Điều khoản thanh toán: L/C, D/A, D/P, T/T, , Western Union, MoneyGram
Bảo hành: |
1 năm |
Hỗ trợ tùy chỉnh: |
OEM, ODM |
Màu sắc:: |
Màu đen và bạc |
Trọng lượng:: |
1.8kg |
Kích thước:: |
18,5*12,3*2,3CM |
Phạm vi nhiệt độ trong nhà:: |
0 đến 60 ° C |
Phạm vi nhiệt độ ngoài trời:: |
-40 đến 60 ° C |
Độ chính xác nhiệt độ:: |
±1,0°C |
Phạm vi độ ẩm trong nhà / ngoài trời:: |
20% đến 99% |
Phạm vi mưa:: |
0 đến 9,999mm |
Phạm vi tốc độ gió:: |
0~50m/s |
Cập nhật dữ liệu :: |
40S |
Bảo hành: |
1 năm |
Hỗ trợ tùy chỉnh: |
OEM, ODM |
Màu sắc:: |
Màu đen và bạc |
Trọng lượng:: |
1.8kg |
Kích thước:: |
18,5*12,3*2,3CM |
Phạm vi nhiệt độ trong nhà:: |
0 đến 60 ° C |
Phạm vi nhiệt độ ngoài trời:: |
-40 đến 60 ° C |
Độ chính xác nhiệt độ:: |
±1,0°C |
Phạm vi độ ẩm trong nhà / ngoài trời:: |
20% đến 99% |
Phạm vi mưa:: |
0 đến 9,999mm |
Phạm vi tốc độ gió:: |
0~50m/s |
Cập nhật dữ liệu :: |
40S |

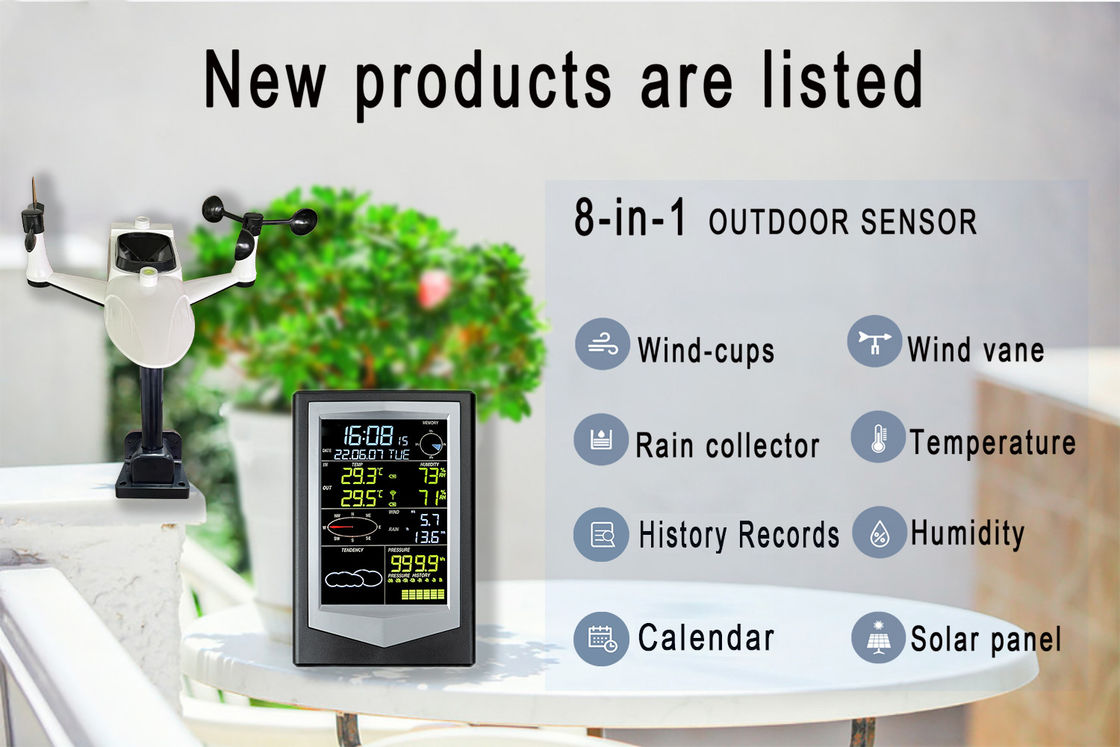

Trạm thời tiết không dây tích hợp cao tiêu thụ năng lượng thấp cài đặt nhanh
Nội dung
Phương thức giới thiệu
Các thông số kỹ thuật
Hướng dẫn trên màn hình
Mô tả nút
Cài đặt nút
Hướng dẫn lắp ráp
Các bước sử dụng sản phẩm
Các biện pháp phòng ngừa
Các thông số kỹ thuật
A>Các thông số của đơn vị trong nhà.
1.Lịch vĩnh cửu: Hình thức hiển thị: Năm, Tháng, NgàyYYMMDD.2.Hiển thị đồng hồ: định dạng hiển thị thời gian: định dạng 24 giờ.3. Phạm vi nhiệt độ: 0 °C ~ 60 °C ((32 °F ~ 140 °F), độ phân giải: 0,1 °C, độ chính xác: ± 1 °C.4Phạm vi độ ẩm: 20% ~ 99%, độ phân giải: 1%, độ chính xác: ± 5%.5. Phạm vi áp suất không khí: 600 ~ 1100hpa, độ phân giải: 0,1 hpa, độ chính xác: ± 3 hpa.6Đồng hồ báo thức: Đồng hồ nhấp nháy và âm thanh kéo dài 1 phút.7Nguồn cung cấp năng lượng pin khô: pin khô kiềm 3 × LR6AA1.5V.8. Thời lượng pin: khoảng 2 ~ 4 tháng, vui lòng sử dụng nguồn điện bên ngoài khi đèn nền thường được sử dụng để chiếu sáng.9. Nguồn cung cấp: cáp dữ liệu USB hoặc nguồn cung cấp có thể là DC 5V.10. Phát hiện điện áp thấp: biểu tượng nhấp nháy để chỉ ra thay pin.
B>Các thông số của thiết bị ngoài trời
1Phạm vi nhiệt độ: -40 °C ~ 60 °C ((-40 °F ~ 140 °F), độ phân giải: 0,1 °C, độ chính xác: ± 1 °C.
2Phạm vi độ ẩm: 20% ~ 99%, Độ phân giải: 1%, Độ chính xác: ± 5%.
3. Vòng tốc độ gió: 0 ~ 50m/s, độ phân giải: 0,1 m/s, độ chính xác: 1 m/s.
4. hướng gió: hướng gió được hiển thị theo tám hướng: E, S, W, N, SE, NE, SW, NW.
5. Phạm vi mưa: 0~9999mm, độ phân giải mưa: 0.4mm.
6- Truyền dữ liệu: tần số truyền dữ liệu là mỗi 40 giây một lần.
7Phương thức truyền: truyền không dây 433MHz, có hiệu quả trong khoảng cách truyền 100 mét, (trong trường hợp không có trở ngại và không có nhiễu).
8Nguồn cung cấp năng lượng pin khô: pin khô kiềm 2 × LR6AA1.5V.
9Thời lượng pin: 4~6 tháng.
10. Khám phá điện áp thấp: biểu tượng nhấp nháy để yêu cầu thay pin.
11. lớp chống nước: lớp chống nước 3.
Hướng dẫn trên màn hình
Màn hình LCD đầy đủ của thiết bị này, sau khi người dùng nạp pin, tất cả các biểu tượng sẽ được hiển thị trong hai giây.
A1.A2. Tùy chọn không có chức năng này
A3. Biểu tượng đồng hồ báo thức, người dùng đặt đồng hồ báo thức, và biểu tượng đồng hồ báo thức sẽ hiển thị hiện tại.
A4. đồng hồ, người dùng có thể bằng tay nhấn nút để thiết lập,
A5. lịch vĩnh cửu, người dùng có thể tự động nhấn nút để thiết lập lịch vĩnh cửu,
A6. Hiển thị nhiệt độ trong nhà, người dùng có thể tùy chỉnh đơn vị thiết lập, (°C/°F).
A7. Hiển thị báo động, người dùng có thể tùy chỉnh báo động cao và báo động thấp.
A8. Hiển thị nhiệt độ ngoài trời, người dùng có thể tùy chỉnh đơn vị thiết lập, (°C/°F).
A9. Hiển thị báo động, người dùng có thể tùy chỉnh báo động cao và báo động thấp.
A10. Hiển thị hướng gió, E, S, W, N, SE, NE, SW, NW tám hướng.
A11. Bản đồ mây cho thấy sự thay đổi khí hậu cho thấy nó có mây, nắng, mưa, mây, và xu hướng thay đổi.
A12. Biểu tượng USB, sản phẩm này được kết nối với máy tính thông qua cáp dữ liệu USB, nghĩa là biểu tượng USB được hiển thị.
A13. Hiển thị lưu trữ dữ liệu, trạng thái lưu trữ dữ liệu của máy được hiển thị.
A14. ngày của tuần hiển thị, người dùng có thể tự động nhấn nút để thiết lập.
A15. Hiển thị độ ẩm, hiển thị độ ẩm trong nhà, báo động độ ẩm cao và thấp có thể được tùy chỉnh.
A16. Hiển thị độ ẩm, hiển thị độ ẩm ngoài trời, báo động độ ẩm cao và thấp có thể được tùy chỉnh.
A17. Hiển thị mưa, có thể được tùy chỉnh để thiết lập đơn vị, mm, inch, mưa cao và báo động thấp.
A18. Hiển thị tốc độ gió, có thể được tùy chỉnh để thiết lập đơn vị, m / s, km / h, mph, nút, bft, báo động tốc độ gió.
A19. Hiển thị áp suất khí quyển, đơn vị cài đặt tùy chỉnh, hPa, inHg, mmHg, báo động áp suất cao và thấp.
A20. Biểu đồ áp suất khí quyển, cài đặt tùy chỉnh, biểu đồ áp suất khí quyển 12 giờ hoặc 24 giờ.
Mô tả nút
B1, nắp pin, vị trí khoang pin.
B2. nút chức năng MODE, nhấn và giữ nút MODE trong 3S giây, và nhập chế độ thiết lập khi thời gian nhấp nháy, cung cấp cho người dùng các cài đặt chức năng khác nhau.
B3. nút NEXT, trong chế độ thiết lập, nhấn ngắn nút NEXT để chọn một chức năng duy nhất để lặp lại chu kỳ, cung cấp cài đặt của người dùng.
B4. + phím, trong chế độ thiết lập, nhấn ngắn phím + để chọn tăng dữ liệu.
B5: - phím, trong chế độ thiết lập, nhấn ngắn - phím để chọn giảm dữ liệu.
B6. thiết lập phím SET/HISTORY: Sau khi thiết lập giá trị báo động trong đồng hồ báo thức hoặc chế độ báo động cao và thấp, người dùng cần nhấn ngắn nút SET/HISTORY,và biểu tượng báo động sẽ được hiển thị trên màn hình để có hiệu lực, và nút SET / HISTORY cũng có thể được nhấn ngắn để hủy biểu tượng đồng hồ báo thức trong chế độ này.
B6. nút SET/HISTORY để kiểm tra dữ liệu lịch sử: Trong chế độ hoạt động bình thường, nhấn và giữ nút SET/HISTORY trong 3 giây
Các dữ liệu lịch sử trong vòng tròn bên phải phía trên nhấp nháy và đã đi vào chế độ dữ liệu lịch sử, nhấn ngắn nút ( - / +) để xem dữ liệu lịch sử.
B7. phím chạm nhẹ: chạm ngắn một lần có thể bật đèn nền sau 36 giây tự động tắt, nhấn lâu trong 3 giây để nghe đèn nền luôn bật,hủy ánh sáng liên tục nhấn dài trong 3 giây để thả một âm thanh, 36 giây sau khi tắt. (Không nên đặt ổn định cho pin)
WS3030 Tùy chọn không có chức năng này, LIGHT phím chạm.
Cổng dữ liệu USB: kết nối với phần mềm máy tính thông qua cáp dữ liệu USB để đọc dữ liệu lịch sử được lưu trữ bởi sản phẩm.
Người dùng có thể cung cấp năng lượng cho sản phẩm thông qua cáp USB.
B9. DC: Người dùng cổng DC có thể sử dụng nguồn điện DC5V để cung cấp điện cho sản phẩm.
B10. Bracket: Sản phẩm được đặt trên khung hỗ trợ.
Cài đặt nút
1.>Cài đặt đồng hồ:Trong chế độ khởi động, nhấn và giữ nút (MODE) trong 3 giây, tại thời điểm này, bạn có thể thấy số đồng hồ màn hình nhấp nháy, cho thấy rằng bạn đã nhập chế độ cài đặt đồng hồ,nhấn ngắn nút (+/-) để thiết lập thời gian đồng hồ, nhấn ngắn nút (NEXT) để nhập phút, nhấn ngắn nút (+/-) để đặt phút, sau khi đồng hồ được thiết lập,Nhấn và giữ nút (MODE) trong 3 giây để lưu và thoát để hoàn thành cài đặt.2.>Cài đặt múi giờ: sự khác biệt thời gian có thể được thiết lập, trong chế độ khởi động, nhấn dài (MODE) nút cho 3 giây, tại thời điểm này bạn thấy màn hình đồng hồ nhấp nháy kỹ thuật số,chỉ ra rằng bạn đã nhập chế độ cài đặt đồng hồ, mỗi lần nhấn ngắn (NEXT) một lần để nhập phút, múi giờ, múi giờ mặc định 08, nhấn ngắn (+ / -) phím để thiết lập múi giờ, sau khi múi giờ được thiết lập,nhấn dài nút (MODE) trong 3 giây để lưu và thoát để hoàn thành cài đặt.3.>Cài đặt báo động và hủy bỏ: Trong chế độ khởi động, nhấn và giữ nút (MODE) trong 3 giây tại thời điểm này, bạn có thể thấy màn hình đồng hồ nhấp nháy kỹ thuật số,chỉ ra rằng bạn đã nhập chế độ cài đặt đồng hồ, mỗi nút nhấn ngắn (NEXT) tương ứng với phút, múi giờ, đồng hồ báo thức, đồng hồ, chọn đồng hồ và phút để đặt đồng hồ báo thức, nhấn ngắn nút (+ / -) để hoàn thành cài đặt,đồng hồ báo thức cần nhấn ngắn nút (SET/HISTORY) để thấy biểu tượng đồng hồ báo thức, thiết lập biểu tượng đồng hồ báo thức có hiệu lực, và biểu tượng đồng hồ báo thức cũng có thể bị hủy trong chế độ này.Nhấn và giữ nút (MODE) trong 3 giây để lưu và thoát để hoàn thành cài đặt.4.>Cài đặt ngày: Trong chế độ khởi động, nhấn và giữ nút (MODE) trong 3 giây, tại thời điểm này bạn có thể thấy số đồng hồ màn hình nhấp nháy, cho thấy bạn đã nhập chế độ cài đặt,và sau đó nhấn ngắn nút (MODE) một khi ngày nhấp nháy và đi vào chế độ thiết lập ngày, mỗi lần nhấn ngắn (NEXT) tương ứng với năm, tháng và ngày được đặt, nhấn ngắn nút (+/-) để hoàn thành cài đặt,và nhấn và giữ nút (MODE) trong 3 giây để lưu và thoát để hoàn thành cài đặt.5.>Cảnh báo nhiệt độ và thiết lập đơn vị: Trong chế độ khởi động, nhấn và giữ nút (MODE) trong 3 giây và nhìn thấy đồng hồ màn hình nhấp nháy kỹ thuật số tại thời điểm này,chỉ ra rằng nó đã đi vào chế độ thiết lập; mỗi nút nhấn ngắn (MODE) sẽ chuyển sang ngày nhấp nháy --- nhiệt độ nhấp nháy, tương ứng với nhiệt độ nhấp nháy,mỗi nút nhấn ngắn (NEXT) để chuyển đổi giữa báo động nhiệt độ cao--- báo động nhiệt độ thấp--- hiển thị nhiệt độ tối đa --- hiển thị nhiệt độ tối thiểu --- chuyển đổi đơn vị nhiệt độ.Các thiết lập lựa chọn tương ứng như: báo động cao --- báo động thấp --- đơn vị (°C / °F), nhấn ngắn (+ / -) nút để hoàn thành cài đặt,báo động cần nhấn phím ngắn (SET/HISTORY) để xem biểu tượng đồng hồ báo thức, hiển thị thiết lập biểu tượng đồng hồ báo thức có hiệu lực, trong chế độ này cũng có thể hủy biểu tượng báo thức, báo động không hợp lệ, nhấn dài (MODE) nút trong 3 giây để lưu và thoát để hoàn thành cài đặt.
Hướng dẫn lắp ráp
1.Lắp đặt sản phẩm:mở hộp, lấy ra phụ kiện sản phẩm, gói phụ kiện;Nạp bán vòng tròn của tiêu chuẩn tốc độ gió theo hướng bán vòng tròn của cột và khóa các ốc vít (xem hình A sau khi lắp đặt);(Các ốc vít đã được khóa trước tại nhà máy, và các bộ phận thay thế PA2.3 * 8mm được cung cấp trước trong gói phụ kiện);
nguồn cung cấp điện sản phẩm: đầu tiên cài đặt pin (đơn vị trong nhà) hoặc nguồn cung cấp điện USB, và sau đó cài đặt pin (đơn vị ngoài nhà);
Kết nối sản phẩm: thiết bị trong nhà bắt đầu tìm kiếm tín hiệu và kết nối thành công trong vòng 3 phút;và máy trong nhà sẽ hiển thị nhiệt độ và độ ẩm của đơn vị ngoài trờiNếu tìm kiếm không thành công, nhấn bất kỳ phím nào của thiết bị trong nhà để bắt đầu tìm kiếm (hoặc tắt và khởi động lại nguồn)
c. Kết nối PC: (theo hướng dẫn vận hành 9 PC);
d. Hiệu suất bình thường: nghĩa là nó có thể được lắp đặt và sử dụng như một đơn vị ngoài trời cố định;
6- Lắp đặt và cố định sản phẩm:
Có chỉ số N và mũi tên trên vỏ sản phẩm, tương ứng với hướng tích cực của N cài đặt trong quá trình cài đặt;
b. Vỏ trên của tấm pin mặt trời có chữ S, và cài đặt nằm theo hướng tích cực của S, để năng lượng mặt trời có thể chuyển đổi năng lượng điện hiệu quả hơn;
c. Cài đặt cơ sở, có thể được cố định ở phía dưới hoặc bên cạnh, 4 ốc vuốt KA4.0*40mm;
d. Cài đặt cơ sở: kiểm tra sự cân bằng của mức;
Các bước để sử dụng sản phẩm (Các bước theo trình tự)
1.>Mở gói, lấy ra sản phẩm và phụ kiện, và lắp ráp các phụ kiện của thiết bị ngoài trời (theo nội dung thứ sáu, hướng dẫn lắp ráp đã hoàn thành).
2. Lắp đặt pin trong nhà hoặc nguồn điện USB, và sau đó cài đặt pin ngoài trời.
3. Đơn vị trong nhà bắt đầu tìm kiếm tín hiệu, và kết nối thành công trong vòng 3 phút, và máy trong nhà sẽ hiển thị nhiệt độ và độ ẩm của đơn vị ngoài trời.
5Nếu có bất thường trong thử nghiệm sản phẩm, lặp lại hoạt động theo nội dung của hướng dẫn hoặc xem ghi chú thứ mười.
6Nếu hiệu suất thử nghiệm của sản phẩm là bình thường, nó có thể được lắp đặt và cố định.
a. Chức năng trong nhà có thể nhận dữ liệu từ đơn vị ngoài trời và sản phẩm nhận thông thường.
